easycad insole
Plantilla easyCAD es un software de modelado CAD 3D para el diseño y realización de aparatos ortopédicos. Apoya la creación de órtesis plantares informatizadas, desde la fase de diseño.
El extremadamente poderoso y profesional rendimiento junto con su sencillez de uso, permiten que easyCAD Insole sea la combinación perfecta de la técnica ortopédica tradicional y la moderna tecnología de fresado e impresión 3D.
El desarrollo de herramientas de automodelado, la biblioteca de objetos y plantillas predeterminadas, permiten simplificar el proceso de diseño, mejorando así el flujo de trabajo profesional en las distintas etapas de producción.
Cómo Easycad mejora tu trabajo
easyCAD Insole gestiona un archivo completo de pacientes y sus proyectos. Permite una fácil transmisión de datos entre los diversos centros de producción afilados asociando cada proyecto individual con la hoja de datos y el formulario de cumplimiento correspondientes y permite la gestión autónoma de materiales y recubrimientos. Contiene una instrumentación completa para dibujar, modificar y personalizar los conjuntos de plantillas y el desarrollo de modelos listos para usar. easyCAD Insole importa automáticamente todos los análisis realizados a través de freeStep, lo que garantiza una compatibilidad total con todos los sistemas de análisis de Sensor Medica.
INFORMACIÓN TÉCNICA
PLANTILLAS INTEGRADAS
El software ofrece la opción de elegir entre diferentes plantillas para crear las plantillas según el calzado del paciente.
IMPORTACIÓN AUTOMÁTICA
Importación automática de presiones plantares dinámicas o estáticas desde el software FreeStep, según se desee, así como Podoscan 2D y 3D. Otros sistemas de presión plantar y escáneres de pie también pueden ser compatibles.
VISTA 3D Y 2D
Vista 3D y 2D, vista paralela al plano: el plano de trabajo se divide en 3 vistas, la ventana 3D y la vista paralela al plano (vista lateral) donde se observa el resultado de los cambios generados por medio de la ventana 2D.
MODIFICACIÓN DE PLANTILLA ORTÓTICA
Modificación de plantilla ortótica: Permite la modificación de las dimensiones y forma de la plantilla.
ADQUISICIONES INSTRUMENTALES
En esta sección podrás importar, visualizar y reubicar (rotar, mover arriba-abajo, de lado a lado) dentro de la plantilla, los archivos del Escáner 2D, Escáner 3D y presiones plantares. También podrás aplicar la adquisición a la plantilla copiando la forma tridimensional en el caso del escáner 3D.
MODELADO AUTOMÁTICO EASYCAD
Los parámetros iniciales se definen como el borde de la plantilla, el grosor, la altura del talón, el arco lateral, así como el arco medial, que se puede realizar de forma automática haciendo referencia a la adquisición de presiones plantares, o bien de forma manual.
BIBLIOTECA DE OBJETOS
Incluye los correctores de plantilla más habituales para el antepié, mediopié y retropié, así como los propioceptivos, que van desde las barras retrocapitales hasta las cuñas de pronación y supinación, entre otras. También es posible modificar su forma original redimensionándolas, estirándolas, inclinándolas y ajustando el ancho, largo, grosor y elevación, así como moviéndolas o girándolas.
MODIFICACIONES MANUALES
Para realizar modificaciones manuales como rellenos, estabilidad, ajustes de talón y depresiones para aliviar zonas de hiperpresión, así como modificar el grosor de toda la plantilla o crear correcciones personalizadas diferentes a las de la biblioteca de objetos, existen múltiples opciones de selección de diversas zonas preestablecidas, junto con herramientas para crear y guardar selecciones personalizadas.
HERRAMIENTAS A MANO ALZADA
En este menú es posible modificar la altura y el grosor del área seleccionada, la altura y la forma del borde, así como la altura de la cuña en cada una de sus puntas.
HERRAMIENTAS DE OPTIMIZACIÓN
Herramientas de optimización de superficies como corrección de bordes, creación de la plantilla contralateral de forma simétrica, generación del positivo y diferentes opciones de suavizado, con el fin de dar un mejor acabado a la plantilla.
PIE DERECHO
Es posible diseñar cada pie por separado, correspondiendo a la morfología del escáner y a las presiones plantares registradas, utilizando todas las herramientas anteriormente descritas.
ORTESIS MILL
En este apartado se elige el tipo de procesado, ya sea para fresadoras, o el STL para impresoras 3D.

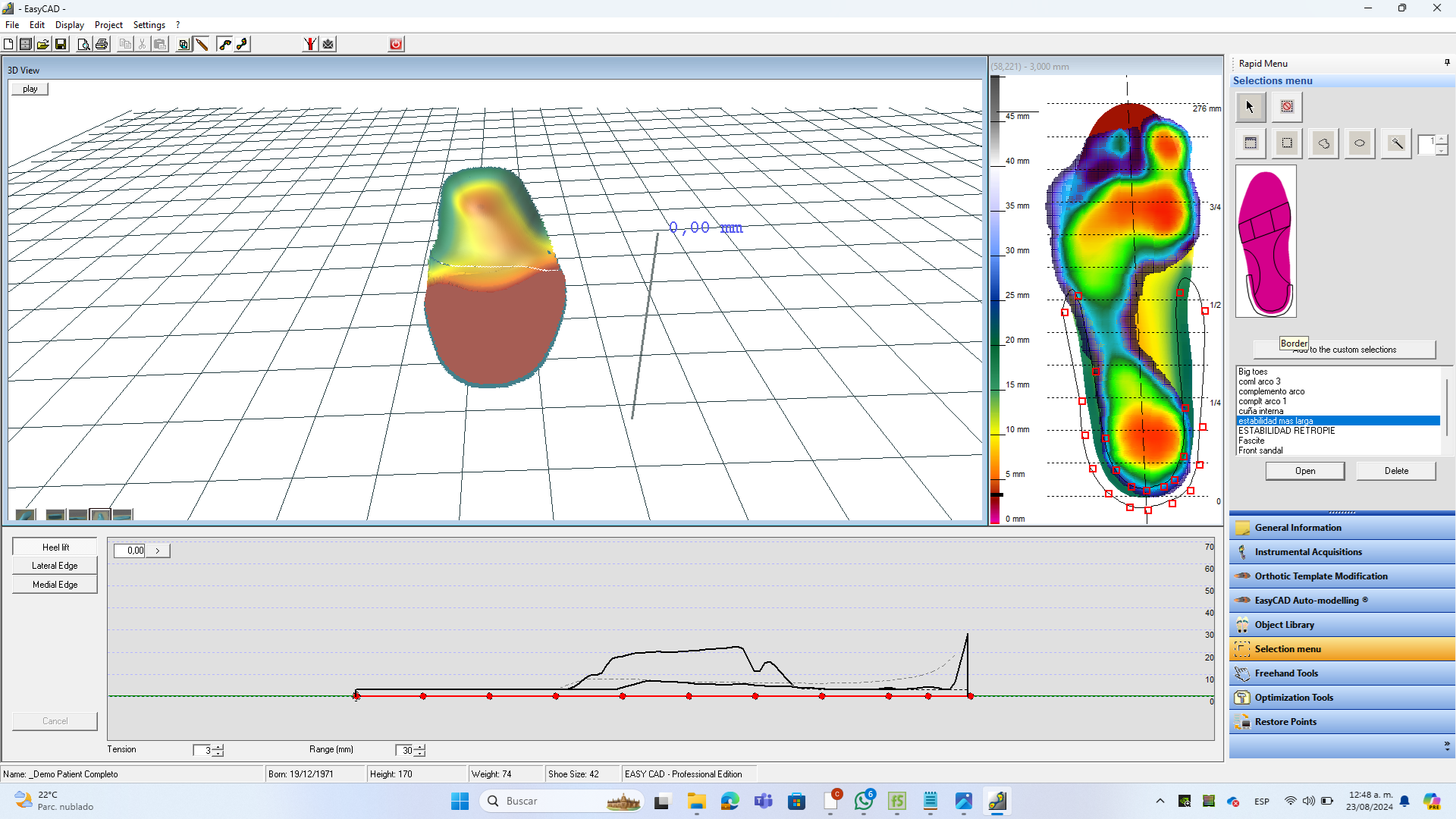

SELECCIONES DE PLANTILLAS
En la opción Visualizar se puede observar la sección transversal para identificar tanto la altura del espesor mínimo de la plantilla en esa zona, como el ángulo creado por los correctores que actúan como cuñas. Esta es una opción muy útil para determinar cuántos grados se están corrigiendo la pronación o supinación registrada.
GENERACIÓN DE PLANTILLAS
Genera plantillas personalizadas y el software las escala automáticamente a todos los tamaños, desde 18 hasta 55
GENERADOR DE MODELOS
Crear un proyecto plantar a partir de un modelo preestablecido que pueda ser utilizado para diferentes pacientes, como una sandalia o una plantilla con características correctivas comunes, que luego pueda ser modificado para personalizarlo según el paciente específico.
CONFIGURAR APLICADOR
CONFIGURACIÓN DEL SOFTWARE
Hay diferentes idiomas para elegir, junto con otras configuraciones generales.

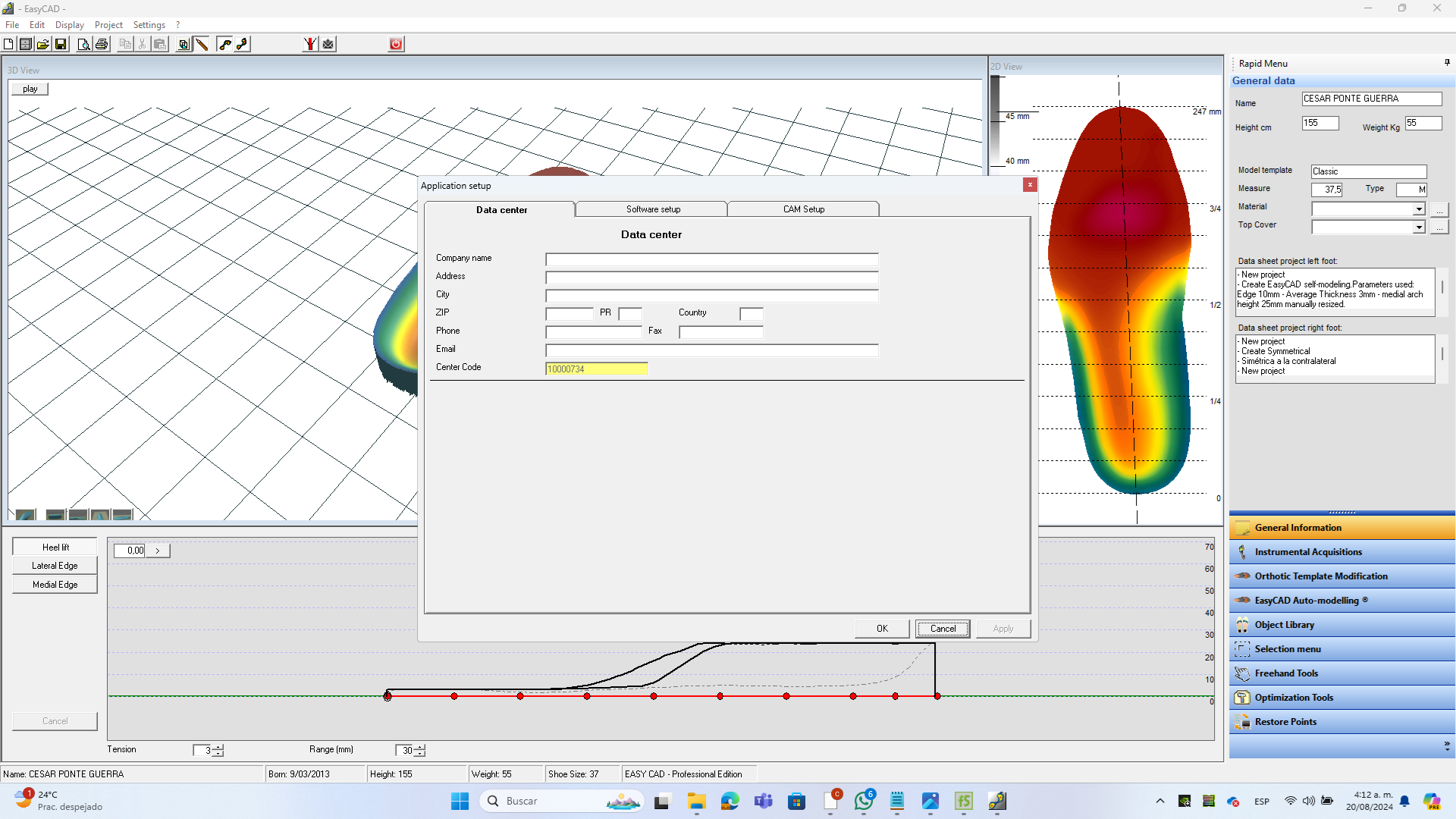

CENTRO DE DATOS
Es posible incluir información de la empresa para generar un informe en PDF con el membrete.
CONFIGURACIÓN DE LA LEVA
Incluye los parámetros de configuración de la fresadora.
¡EasyCAD 2 ya está disponible!
Descubra el futuro del diseño de plantillas con EasyCAD2, el software elegido por cientos de profesionales de todo el mundo. Hoy, EasyCAD evoluciona para ofrecerle aún más potencia, precisión y simplicidad. Con una nueva interfaz intuitiva y funciones avanzadas, EasyCAD2 hace que el diseño de plantillas ortopédicas personalizadas sea más fácil y rápido que nunca. Totalmente integrado con el software FreeStep®, EasyCAD2 está preparado para la impresión CNC y 3D, lo que garantiza la máxima compatibilidad con la mayoría de los sistemas de producción.
